一、概况

        WQ型无堵塞潜水排污泵是我单位在行业中率先引进联邦德国ABS制泵公司先进技术基础上，由我单位科研人员共同努力，同时征求国内水泵专家的意见，并多次改良而研制成功的，经测试各项性能指标均达到国外同类产品先进水平。本产品具有高效节能、结构独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。

        WQJ带切割无堵塞排污泵、YW型无堵塞液下排污泵、GW型无堵塞管道排污泵、LW型立式排污泵四大系列是我单位在WQ（原同QW）潜水式排污泵的基础上，根据用户的要求及使用条件，方式不同，进行合理设计而成的，其水力模型同WQ型泵，产品投放市场后，以其独特的设计，可靠的质量受到广大用户的欢迎和好评。

二、适用范围

        工厂商业严重污染废水的排放、住宅的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业、输送带颗粒的污水、污物，也可用于清水及带腐蚀介质。

三、使用条件

1、介质温度不超过60℃，介质量度为1-1.3kg/dm³；

2、无内自流循环冷却系统的泵，电机部分露出页面不超过1/2；

3、铸铁材质的使用范围为PH5-9；

4、1Crl8Ni9Ti不锈钢材质可使用各种腐蚀性介质。

注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

四、水泵特点

1、采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒；

2、机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上；

3、整体结构紧凑，体积小、噪音小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价；

4、该泵密封油室内设置高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护；

5、可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及起温等进行绝对保护，提高产品的安全性与可靠性；

6、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需要专人看管，使用极为方便；

7、可根据用户需要配备双导轨自动安装系统，给室装、维修带来极大方便，人可不必为此而进入污水坑；

8、能够在全扬程范围内使用，而保证电机不会过载；

9、有两种不同的安装方式，固定式自动相合安装系统、移动式自由安装系统。

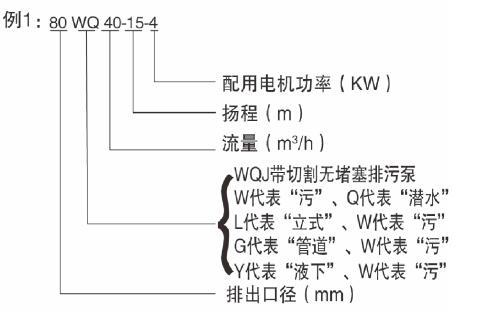

五、型号意义

六、结构示意图

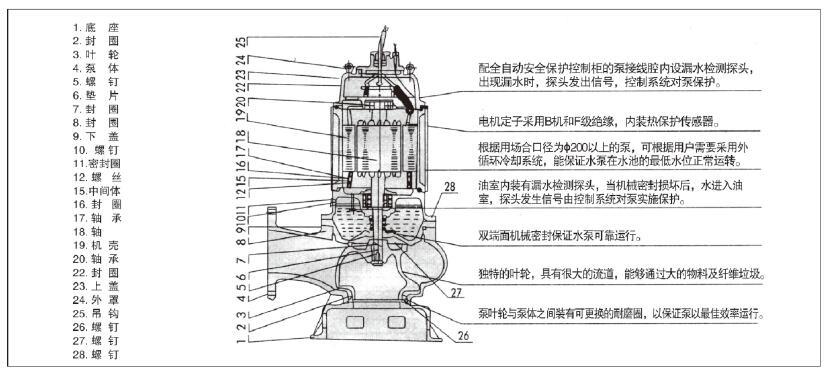

1、WQ型泵结构示意图

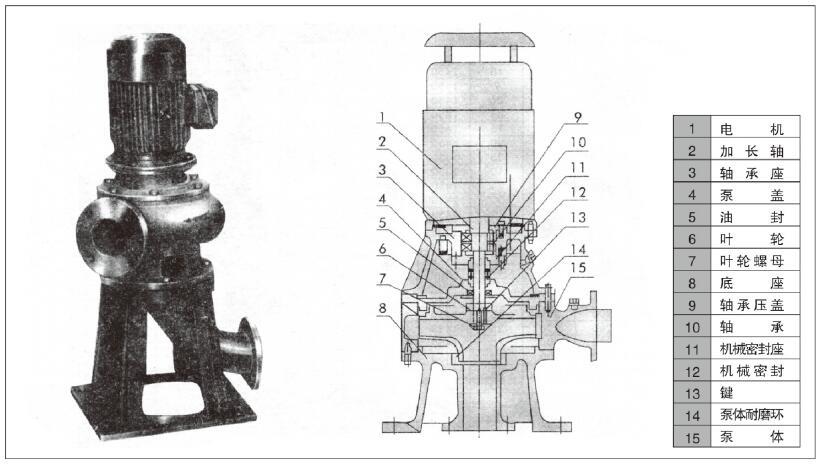

2、LW型泵结构图

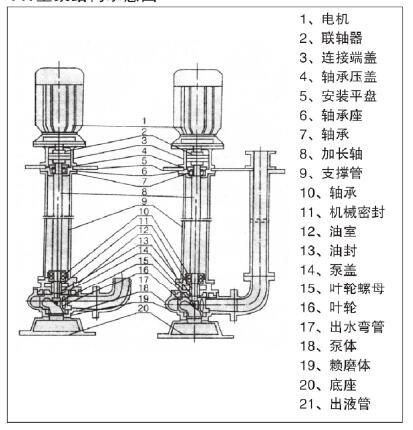

3、YW型泵结构示意图
