名称：XBC型柴油机消防泵组

 上海莲盛水泵，消防稳压泵，喷淋水泵

一、概述

        XBC型柴油机消防泵组系本公司根据国内外市场的需求，最新研制开发的柴油机消防泵组。

        该泵组适用于输送清水及类似于清水温度不高于50℃液体，适宜消防供水及其它方面的给水。

        该系列产品符合GB6245-1998《消防泵性能要求和试验方法》的要求。

        额定流量范围：6-240L/S

        额定压力范围：0.3-1.05Mpa

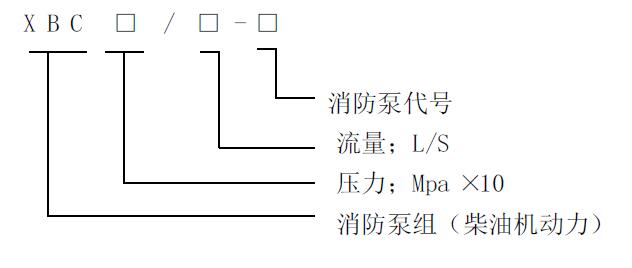

二、型号表示方法

示例：型号为XBC5.8/10-80/315表示流量10L/S，压力0.58Mpa，带柴油机消防泵组。

三、结构

1、XBC型柴油机消防泵组，单吸泵进口为轴向吸入、出口为垂直方向排出；

2、XBC型柴油机消防泵组，双吸泵进口为径向吸入、出口为径向排出；

3、柴油机与泵轴采用弹性联轴器柔性连接，从电机端看为顺时针方向旋转；

4、轴封采用填料密封或机械密封。

四、安装和使用

a、安装

     1、安装前必须进行检查，用手转动，转子回转必须自如；

     2、使用底角螺栓与地面连接，可通过在泵底座与基础间塞足够厚底的垫铁对各基点调平；

     3、支撑输出管路，避免泵装置承受附加载荷，泵出口采用柔软性接头与输出管路连接，以便安装和吸震；

     4、每台泵应采用独立的进水管，采用自灌式吸水

b、使用

1、不得在无水的情况下开动泵

2、初次启动前应按下列程序操作

①完全关闭泵的出水阀门；

②首先引水，打开进水口阀门充水，旋松泵上放气螺栓放气，有水喷出后拧紧放气螺栓；

③点动泵，从柴油机端看，泵为顺时钟旋转；

④徐徐打开出口阀门，调节至额定工况

3、在出口阀门关闭的情况下，泵工作最长时间应小于3分钟。

五、维护说明

        XBC型柴油机消防泵组轴封如采用填料密封，在正常运转中允许产生轻度地漏，这样可以避免因磨损引起的泵轴过热。

        XBC型柴油机消防泵组轴封采用机械密封，工作时在端面间形成一层液体薄膜，除开始可能有少量泄露外，密封装置正常工作时不会有泄露。

        调换轴封时，按下列方法进行：

        a、卸下联轴器上联接螺栓，拆除联轴器及电机，开启密封端盖；

        b、用水清洗所有密封元件，更换磨损或损坏部件；

        c、为方便密件的组装，所有与密封圈直接接触的部件都要用肥皂粘湿；

        d、重新组装电机和泵时，零部件止口必须啮合。如果安装于室外，应保证对本装置妥善保护，不受天气条件的影响，在低温条件下，要采取保温措施，避免结冰；

        e、正常条件下，泵每隔7-15天必须运转一次。

六、服务事项

        本公司可协助用户选用产品；

        本公司可对售出产品实行终身维修。
