名称：XBD-ISG系列立式单级消防泵

上海莲盛水泵，消防稳压泵，喷淋水泵

一、概述

        XBD型立式单级消防泵组系本公司根据国内外市场的需求，借鉴国外离心泵结构优点，借助CAD技术，最新研制开发的新一代轻型立式多级消防泵组。

        该泵结构新颖、占地面积小、重量轻、噪音低、寿命长、输送清水及类似于清水的液体，适宜消防供水及其它方面给水。

        该系列产品符合GB6245-2006《消防泵》的要求。

        额定流量范围：5-160L/S

        额定压力范围：0.30-1.88Mpa

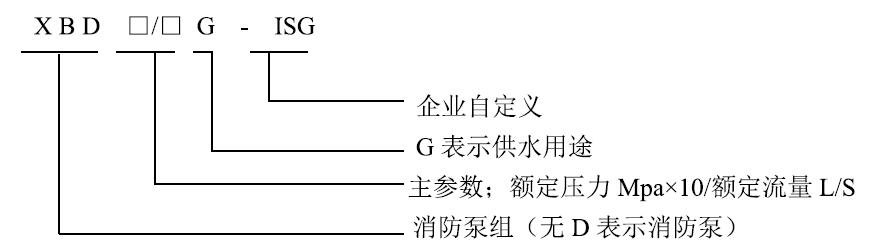

二、型号表示方法：

示例：型号为XBD5.0/20G-ISG表示供水用途的，带电机驱动，额定电压为0.50Mpa，额定流量为20L/S的普通消防泵组。

三、结构

1、XBD型立式单级消防泵组，吸入和排出为水平方向的同一直线上，且口径相同；

2、从电机端看为顺时针方向旋转；

3、轴封采用机械密封。



四、安装和使用

A、 安装

1、  安装前必需进行检查，用手转动，转子回转必须自如；

2、  使用底脚螺栓与地面连接，可通过在泵底座与基础间塞足够厚度的垫铁对各基点调平；

3、  支撑输出管路，避免泵装置承受附加载荷，泵出口采用柔性接头与输出管路连接，以便安装和吸震；

4、  每台泵应采用独立的进水管，采用自灌式吸水。

B、  使用

1、  不得在无水情况下开动泵；

2、  初次启动前应按下列程序操作：

Ⅰ、完全关闭泵的出水阀门；

Ⅱ、首先引水，打开进水口阀门充水，旋松泵上放气螺栓放气，有水喷出后拧紧放气螺栓；

Ⅲ、点动泵，从电机端看，泵为顺时针旋转，如方向有误，在电动机接线盒中任意对调二相电源接头；

Ⅳ、徐徐打开出口阀，调节至额定工况。

3、  在出口阀关闭情况下，泵工作最长时间应小于3分钟。

五、维护说明

        立式单级消防泵组轴封采用机械密封，工作时在端面间形成一层液体薄膜，除开始可能有少量泄露外，密封装置正常工作不会泄露。

        调换轴封时，按下列方法进行：

A、 卸下泵体与泵盖间的螺栓，电机和泵盖一起卸下，然后卸下叶轮就可更换机械密封；

B、  用水清洗所有密封元件，更换磨损或损坏部件；

C、 为方便密封件组装，所有与密封圈直接接触的部件都要用肥皂粘湿；

D、重新组装电机和泵时，零部件止口必须啮合。如果安装于室外，应保证对本装置妥善保护，不受天气条件的影响，在低温条件下，要采取保温措施，避免结冰；

E、正常条件下，泵每隔10-15天须运转一次。

六、服务事项

        本公司可协助用户选用产品。

        本公司对售出产品实行终身维修。
